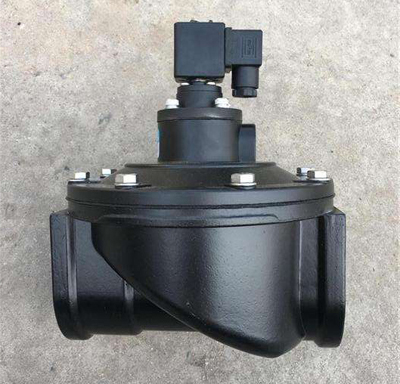

是空氣進出口中心線在一條直線上，故稱直通閥，脈沖閥膜片把脈沖閥分為前、后兩個氣室，接通壓縮空氣時脈沖閥處于關閉狀態，開啟動作原理與直角閥相同，只是氣流噴射時的流動方向不同。直通式脈沖閥的優點_是安裝方便，常用于是氣箱脈沖除塵器；缺點是氣流經過閥體阻力_大。
電磁脈沖閥【工作原理】：
膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣通過節流孔進入后天室，此時后氣室壓力將膜片緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，電磁脈沖閥又處于“關閉”狀態。

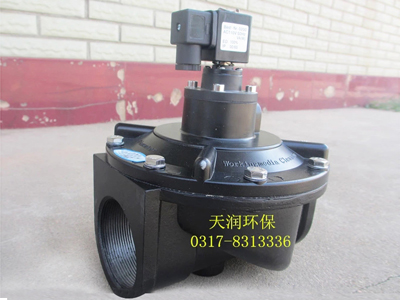

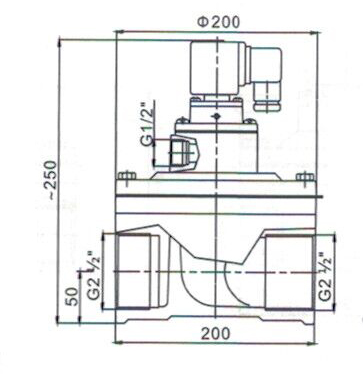

直通式電磁脈沖閥【技術指標】：
【工作壓力】：0 3-0 6Mpa工作介質：清潔空氣；
【電壓】：Dc24v/Ac220v 電流：800mA/60mA；
【使用環境】：溫度一10℃～55℃空氣相對溫度不_過85％；
