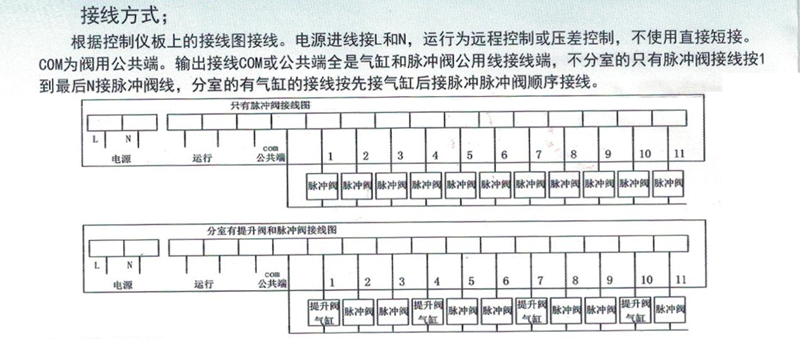

根據控制儀板上的接線圖接線。電源進線接L和N，運行為遠程控制或壓差控制，不使用直接短接。COM為閥用公共端。輸出接線COM或公共端全是氣缸和脈沖閥公用線接線端，不分室的只有脈沖閥接線按1到后面N接脈沖閥線，分室的有氣缸的接線按先接氣缸后接脈沖脈沖閥順序接線。
